简单升级
Mentor MP 可作为Mentor II 的简易替代产品。它们具有相同的物理尺寸和连接布局。软件工具的设计使之可轻松迁移到新的平台。
Mentor MP的典型应用领域包括：
• 港机和起重机 • 测试台和测功机 • 电磁抓斗 • 电梯
• 轮胎和橡胶 • 冶金 • 线缆 • 造纸
• 海事 • 卷绕 • 挤出机 • 玻璃
• 物流 • 舞台设备 • 主轴驱动器 • 粉碎机
• 提供交流驱动系统公共直流母线 　 　 　
选型与规格Model & Spec

Unidrive SPM 大功率模块化交流驱动器


模块组合 大功率驱动
Unidrive之传承与发展
45 至 1900kW（60 至 2900 HP）
200V / 400V / 575V / 690V
SPM 驱动模块的灵活组合，成就优化的解决方案。


SPM 优点
标准化生产的驱动模块，保证用户订制大功率驱动系统的可靠性和交货期。其小巧紧凑、独具创新、IP20 的结构易于安装和处理。

净化电网
－12、18、24脉冲整流可有效降低谐波成分。
－AFE (Active Front End) 整流，优美无谐波配置。

动态负载控制
－内置能耗制动控制单元。
－AFE 全回馈整流。

节约运行成本
－直流公共母线系统，在发电设备与电动设备之间实现能量循环。
－AFE 全回馈系统，将发电能量回送电网。

高端应用控制
－转子磁通控制，无需位置/速度反馈装置，配置简单。
调试简单，易于掌握
－UnidriveSP 全系列产品通用控制板，通用选件。 SPM 系列是 SP 的容量扩展和补充。
SP 壁挂式驱动器 0.75~132kW完整的交流驱动器，直接柜内安装。
SP 柜式驱动器 90~675kW，标准应用的柜式驱动器。

净化电网
－12、18、24脉冲整流可有效降低谐波成分。
－AFE (Active Front End) 整流，完美无谐波配置。

动态负载控制
－内置能耗制动控制单元。
－AFE 全回馈整流。

节约运行成本
－直流公共母线系统，在发电设备与电动设备之间实现能量循环。
－AFE 全回馈系统，将发电能量回送电网。

高端应用控制
－转子磁通控制，无需位置/速度反馈装置，配置简单。
调试简单，易于掌握
－UnidriveSP 全系列产品通用控制板，通用选件。 SPM 系列是 SP 的容量扩展和补充。
SP 壁挂式驱动器 0.75~132kW完整的交流驱动器，直接柜内安装。
SP 柜式驱动器 90~675kW，标准应用的柜式驱动器。

优化配置系统，助您一臂之力
SPM 系列包括以下驱动模块：
SPMA – 交流输入交流输出驱动模块
SPMD – 直流输入交流输出驱动模块
SPMC – 可控整流模块 SPMU – 不可控整流模块

　

紧凑、内敛、灵巧的驱动模块，沉着应对大功率驱动系统：

系统要求
　

配置

大功率电机

多模块并联驱动系统

谐波小

多脉冲整流系统（12、18、24脉冲等）

谐波消除

AFE 再生回馈驱动系统

四象限电机控制

AFE 再生回馈驱动系统

能量传递 – 制动至电动

直流公共母线供电系统

　
Unidrive SPM 的独特优点


电气设计

　　

SPM 系列的驱动模块灵活组合，可构成各种不同类型的驱动系统。独立的整流单元和逆变驱动单元为组合完美、紧凑的 AFE 传动系统提供了保证。如550kW 的四象限测功机系统，2.4m 宽的柜内安装6 个相同的驱动模块。



                           CT变频器 Commander SK 系列开环矢量变频器(0.25KW-132KW）

SK系列艾默生CT变频器是高性能可编程变频器，全系列内置滤波器，三相380VAC工作电压范围：380V-480V+-10%，全系列内置制动单元，全模块化结构，多样化模块供客户选择。正常负载适合于使用自然通风感应电机的负载，要求过载能力低（如风机、水泵等）重载适合于60秒150%过载电流，适合于要求过载能力高的恒力矩的应用（如：起重机，吊升机械等），SK系列艾默生CT变频器尺寸为：SKA，SKB,SKC,SKD,SK2,SK3,SK4,SK5,SK6等。

100/120VAC+-10%单相110VAC系列艾默生CT变频器(0.25KW-1.1KW)

SKA1100025 重载1.7A/0.25KW/0.33HP SKA1100037 重载2.2A/0.37KW/0.5HP SKA1100075 重载4A/0.75KW/1HP SKA1100110 重载5.2A/1.1KW/1.5HP

200/240VAC+-10%单相220VAC系列艾默生CT变频器(0.25KW-3KW)

SKA1200025 重载1.7A/0.25KW/0.33HP SKA1200037 重载2.2A/0.37KW/0.5HP SKA1200055 重载3A/0.55KW/0.75HP SKA1200075 重载4A/0.75KW/1HP SKA1200110 重载5.2A/1.1KW/1.5HP SKA1200150 重载7A/1.5KW/2HP SKA1200220 重载9.6A/2.2KW/3HP SKA1200300 重载12.6A/3KW/3HP

200/240VAC+-10%三相220VAC系列艾默生CT变频器(1.1KW-22KW)

SKBD200110 重载5.2A/1.1KW/1.5HP SKBD200150 重载7A/1.5KW/2HP SKCD200220 重载9.6A/2.2KW/3HP SKCD200300 重载12.6A/3KW/3HP SKCD200400 重载17A/4KW/5HP SK2201 正常负载15.5A/4KW/5HP 重载12.6A/3KW/3HP SK2202 正常负载22A/5.5KW/7.5HP 重载17A/4KW/5HP SK2203 正常负载28A/7.5KW/10HP 重载25A/5.5KW/7.5HP SK3201 正常负载42A/11KW/15HP 重载31A/7.5KW/10HP SK3202 正常负载54A/15KW/20HP 重载42A/11KW/15HP SK4201 正常负载68A/18.5KW/25HP 重载56A/15KW/20HP SK4202 正常负载80A/22KW/30HP 重载68A/18.5KW/25A SK4203 正常负载104A/30KW/40HP 重载80A/22KW/30HP

380/480VAC+-10%三相380VAC系列艾默生CT变频器（0.37KW-132KW)

SKB3400037 重载1.3A/0.37KW/0.5HP SKB3400055 重载1.7A/0.55KW/0.75HP SKB3400075 重载2.1A/0.75KW/1HP SKB3400110 重载2.8A/1.1KW/1.5HP SKB3400150 重载3.8A/1.5KW/2HP SKC3400220 重载5.1A/2.2KW/3HP SKC3400400 重载7.2A/3KW/3HP SKD3400550 重载9A/4KW/5HP SKD3400750 重载16.5A/7.5KW/10HP SK2401 正常负载15.3A/7.5KW/10HP 重载13A/5.5KW/7.5HP SK2402 正常负载21A/11KW/15HP 重载16.5A/7.5KW/10HP SK2403 正常负载29A/15KW/20HP 重载25A/11KW/20HP SK2404 重载29A/15KW/20HP

SK3401 正常负载35A/18.5KW/25HP 重载32A/15KW/25HP SK3402 正常负载43A/22KW/30HP 重载40A/18.5KW/30HP SK3403 正常负载56A/30KW/40HP 重载46A/22KW/30HP SK4401 正常负载68A/37KW/50HP 重载60A/30KW/50HP SK4402 正常负载83A/45KW/60HP 重载74A/37KW/60HP SK4403 正常负载104A/55KW/75HP 重载96A/45KW/75HP SK5401 正常负载138A/75KW/100HP 重载124A/55KW/100HP SK5402 正常负载168A/90KW/125HP 重载156A/75KW/125HP SK6401 正常负载205A/110KW/150HP 重载180A/90KW/150HP SK6402 正常负载236A/132KW/200HP 重载210A/110KW/150HP

575VAC+-10%三相575VAC系列艾默生CT变频器（3KW-110KW)

SK3501 正常负载5.4A/3KW/3HP 重载4.1A/2.2KW/2HP SK3502 正常负载6.1A/4KW/5HP 重载5.4A/3KW/3HP SK3503 正常负载8.4A/5.5KW/7.5HP 重载6.1A/4KW/5HP SK3504 正常负载11A/7.5KW/10HP 重载9.5A/5.5KW/7.5HP SK3505 正常负载16A/11KW/15HP 重载12A/7.5KW/10HP SK3506 正常负载22A/15KW/20HP 重载18A/11KW/15HP SK3507 正常负载27A/18.5KW/25HP 重载22A/15KW/20HP SK4603 正常负载36A/22KW/30HP 重载27A/18.5KW/25HP SK4604 正常负载43A/30KW/40HP 重载36A/22KW/30HP SK4605 正常负载52A/37KW/50HP 重载43A/30KW/40HP SK4606 正常负载62A/45KW/60HP 重载52A/37KW/50HP SK5601 正常负载84A/55KW/75HP 重载63A/45KW/60HP SK5602 正常负载99A/75KW/100HP 重载85A/55KW/75HP SK6601 正常负载125A/90KW/125HP 重载100A/75KW/100HP SK6602 正常负载144A/110KW/150HP 重载125A/90KW/125HP

690VAC+-10%三相690VAC系列艾默生CT变频器（18.5KW-132KW)

SK4601 正常负载22A/18.5KW/22HP 重载19A/15KW/20HP SK4602 正常负载27A/22KW/30HP 重载22A/18.5KW/25HP SK4603 正常负载36A/30KW/40HP 重载27A/22KW/30HP SK4604 正常负载43A/37KW/50HP 重载36A/30KW/40HP SK4605 正常负载52A/45KW/60HP 重载43A/37KW/50HP SK4606 正常负载62A/55KW/75HP 重载52A/45KW/60HP SK5601 正常负载84A/75KW/100HP 重载63A/55KW/75HP SK5602 正常负载99A/90KW/125HP 重载85A/75KW/100HP SK6601 正常负载125A/110KW/150HP 重载100A/90KW/125HP SK6602 正常负载144A/132KW/175HP 重载125A/110KW/150HP

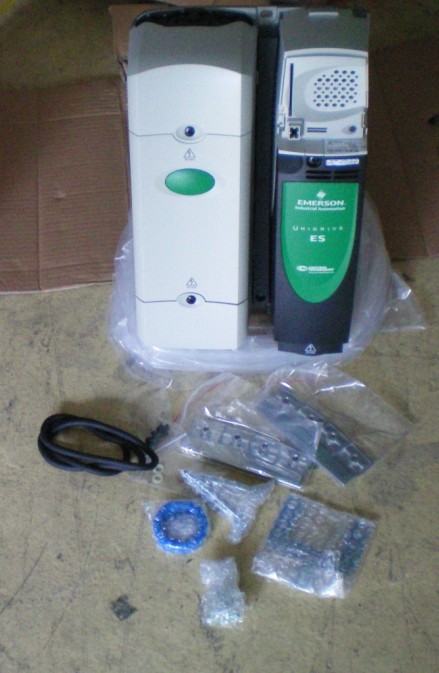

                                      ES系列电梯专用变频器

ES变频器是在综合多种国外电梯专用变频器的优良功能，利用EMERSON UNIDRIVE SP优越的高性能变频器平台，结合了TD3100独具特色的电梯控制方案综合而成的高性能矢量控制电梯专用变频器。 “Elevator Solution”，即电梯解决方案 。

ES1406 4KW ES2402 5.5KW ES2402 7.5KW ES2403 11KW ES2404 11KW ES3401 15KW ES3402 18.5KW ES3403 22KW ES4401 30KW ES4402 37KW ES4403 45KW SM-I/O Plus I/O扩展模块 ES-FCA01 ENC div async ES-FCS01 ENC div sync SM-Keypad SM-Keypad plus SM-CANopen SM-ethernet SM-Resolver CT-soft CT-comms cable EMC filter Smart card SM-Universal encoder plus

　

英国C.T.公司其它交流调速驱动器

MentorII CT直流调速器 用 MentorMP 新一代直流驱动器 替代，请参考选型：

单象限
四象限
KW
HP
AC Input
DC Output
M25
M25R
7.5
10
21
25
M45
M45R
15
20
38
45
M75
M75R
30
40
60
75
M105
M105R
37.5
50
88
105
M155
M155R
56
75
130
155
M210
M210R
75
100
175
210
M350
M350R
125
168
292
350
M420
M420R
150
200
350
420
M550
M550R
200
268
460
550
M700
M700R
250
335
585
700
M825
M825R
300
402
690
825
M900
M900R
340
456
750
900
M1200
M1200R
450
603
1000
1200
M1850
M1850R
750
1105
1540
1850
并联规格
　
额定功率
500V
　
　
额定输出
电流
M700P
M700RP
626
　
　
1400
M825P
M825RP
750
　
　
1650
M900P
M900RP
850
　
　
1800
M1200P
M1200RP
1120
　
　
2400
M1850P
M1850RP
1876
　
　
3700
串联规格
　
额定功率
1000V
　
　
额定输出
电流
M700S
M700RS
626
　
　
700
M825S
M825RS
750
　
　
825
M900S
M900RS
850
　
　
900
M1200S
M1200RS
1120
　
　
1200
M1850S
M1850RS
1876
　
　
1850

MENTORII直流驱动器已经被mentorMP替代。

Commander SE 0.25kW to 15kW AC 调速驱动器 用 Commander SK 系列开环矢量变频器(0.25KW-132KW）替代：

Commander SE

型　　　号

电压范围
 ±10%

相　　数

功　　率
（kW）

100%
 输出电压

150%
 输出电压

SE11200025
SE11200037
SE11200055
SE11200075

200-240
200-240
200-240
200-240

1
1
1
1

0.25
0.37
0.55
0.75

1.5
2.3
3.1
4.3

2.3
3.5
4.7
6.5

SE2D200075

200-240

1 or 3*

0.75

4.3

6.5

SE2D200110

200-240

1 or 3*

1.1

5.8

8.7

SE2D200150
SE2D200220

200-240
200-240

1 or 3*
1 or 3*

1.5
2.2

7.5
10

11.3
15.0

SE23200400

200-240

3

4

17

25.5

SE23400075
SE23400110
SE23400150
SE23400220
SE23400300
SE23400400

380-480
380-480
380-480
380-480
380-480
380-480

3
3
3
3
3
3

0.75
1.1
1.5
2.2
3
4

2.1
3
4.2
5.8
7.6
9.5

3.2
4.5
6.3
8.7
11.4
14.3

SE33200550
SE33200750

200-240
200-240

3
3

5.5
7.5

25
28.5

37.5
42.8

SE33400550
SE33400750

380-480
380-480

3
3

5.5
7.5

13
16.5

19.5
24.8

SE43401100
SE43401500

380-480
380-480

3
3

11
15

24.5
30.5

36.8
45.8

SE43401850

380-480

3

18.5

37

55.5

SE53402200
SE53403000
SE53403700

380-480
380-480
380-480

3
3
3

22
30
37

46
60
70

69
90
105

Commander GP 0.75kW to 110kW 通用交流变频器 用 SP系列替代（重载）
Unidrive V3 0.75kW to 1MW 统一交流变频器   用 SP系列替代（重载）

Unidrive VTC 0.75kW to 1MW 风机&水泵专用 用 SP系列轻载替代
Unidrive LFT 0.75kW to 110kW 电梯专用  用 ES系列电梯专用变频器替代

标准Model

USA Model

特殊Model

KW(380V)

HP

Output A

UNI1401

GPD1401

UNI1401LFT/VTC

0.8

1.0

2.1

UNI1402

GPD1402

UNI1402LFT/VTC

1.1

1.5

2.8

UNI1403

GPD1403

UNI1403LFT/VTC

1.5

2.0

3.8

UNI1404

GPD1404

UNI1404LFT/VTC

2.2

3.0

5.6

UNI1405

GPD1405

UNI1405LFT/VTC

4.0

5.0

9.5

UNI2401

GPD2401

UNI2401LFT/VTC

5.5

7.5

12.0

UNI2402

GPD2402

UNI2402LFT/VTC

7.5

10.0

16.0

UNI2403

GPD2403

UNI2403LFT/VTC

11.0

15.0

25.0

UNI3401

GPD3401

UNI3401LFT/VTC

15.0

20.0

34.0

UNI3402

GPD3402

UNI3402LFT/VTC

18.5

25.0

40.0

UNI3403

GPD3403

UNI3403LFT/VTC

22.0

30.0

46.0

UNI3404

GPD3404

UNI3404LFT/VTC

30.0

40.0

60.0

UNI3405

GPD3405

UNI3405LFT/VTC

37.0

50.0

70.0

UNI4401

GPD4401

UNI4401LFT/VTC

45.0

60.0

96.0

UNI4402

GPD4402

UNI4402LFT/VTC

55.0

75.0

124.0

UNI4403

GPD4403

UNI4403LFT/VTC

75.0

100.0

156.0

UNI4404

GPD4404

UNI4404LFT/VTC

90.0

125.0

180.0

UNI4405

GPD4405

UNI4405LFT/VTC

110.0

150.0

202.0

UNI5401

　

　

132.0
160.0

175.0
200.0

240.0
300.0

Size 5 每个功率单元是300A，最多并联可达到输出2400A。

Unidrive 选件：

　型号

　描述

UD70

　Application module

UD71

　Basic Serial communications Module

UD73

　Applications Module + Profibus DP

UD74

　Applications Module + Interbus-S

UD75

　Applications Module + CT Net

UD76

　Applications Module + Modbus Plus

UD77

　Applications Module + Device Net

UD78

　Applications Module + Servo

UD50

　Additional I/O Module

UD51

　2nd encoder

UD52

　Sin-Cosine Encoder Module

UD53

　Resolver Input Module

UD55

　Cloning module

此外，还有人机界面系列产品CTIU；模拟量小功率直流驱动器PUMA、CHEETAH、LYNX、4Q2；直流伺服产品MAESTRO；高端交流伺服系列产品EPSILON、MAX、MULTIAX；满足防水要求的特殊交流变频器COMMANDER SX等等。
　　原英国CT的一些老型号的产品，如：VCD、VB、VBE、CDV、CD、DIGITAX、DB、VECTOR、CDE、DINVERTER等系列，已经被英国CT的新型号产品SX、SK、SP系列替代。

　
　

　　



　

 　
